Effiziente und sichere Arbeitsbühne für die Silobefüllung im Chemiebetrieb
Fest installierte Arbeitsbühnenanlage für den Bereich der Silobefüllung
Im Rahmen eines industriellen Infrastrukturprojekts wurde bei einem Chemieproduktionsstandort in Deutschland eine fest installierte Arbeitsbühnenanlage für den Bereich der Silobefüllung geplant und umgesetzt. Ziel dieses Projektes war es, die bestehenden Abläufe beim Befüllen von Silofahrzeugen deutlich sicherer, ergonomischer und prozessstabiler zu gestalten. Die Anforderungen ergaben sich insbesondere aus der Kombination von hochfrequentem Fahrzeugverkehr, sensiblen Befüllprozessen sowie erhöhten Sicherheitsanforderungen im industriellen Umfeld. Der Zugang zu den Dachbereichen der Silofahrzeuge musste dabei dauerhaft, wetterunabhängig und normgerecht gewährleistet werden. Ein wesentlicher Schwerpunkt lag auf der Minimierung von Risiken durch Absturzgefahren sowie der klaren Trennung von Verkehrs- und Arbeitsbereichen.
Funktionale Zielsetzung der Anlage
Die entwickelte Anlage verfolgt das Ziel, einen durchgängigen und sicheren Zugang zu den Befüllstellen auf den Fahrzeugdächern zu gewährleisten. Dabei wurde besonderer Wert auf folgende Aspekte gelegt:
- Sichere Begehbarkeit aller Arbeitsbereiche
- Ergonomische Gestaltung der Zugänge und Arbeitspositionen
- Klare Trennung zwischen Fahrzeugbewegung und Personenverkehr
- Schnelle und fehlerfreie Bedienung der Silobefüllung
- Hohe Verfügbarkeit der Anlage im industriellen Dauerbetrieb

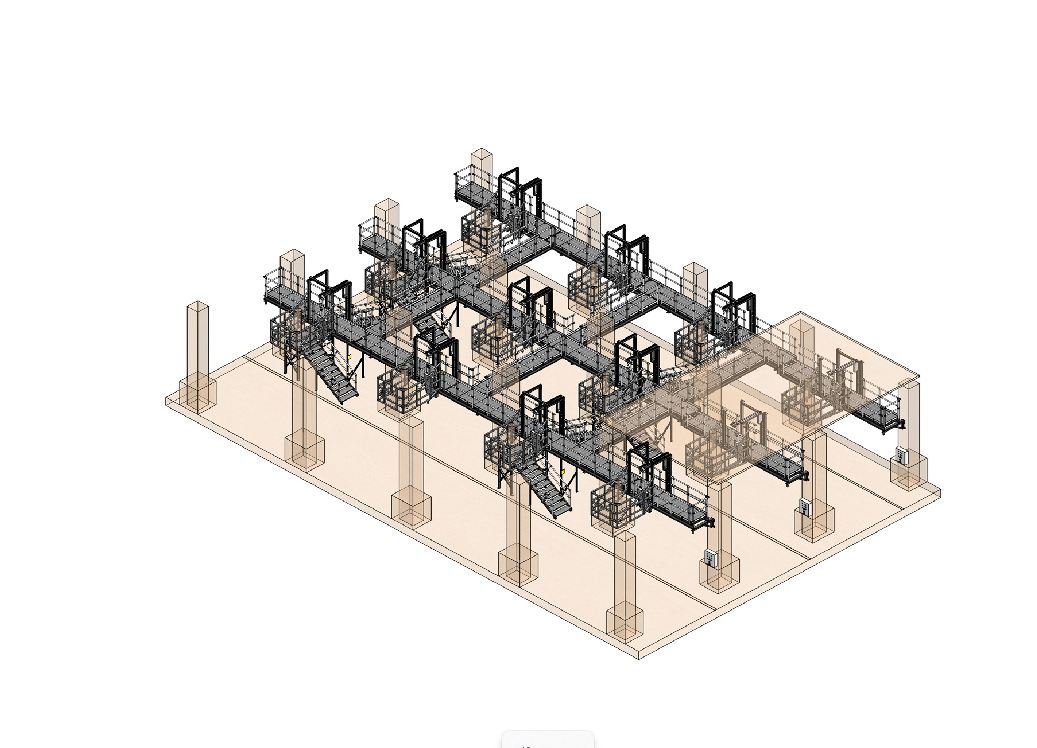

Die Anlage ist für drei parallel geführte Fahrspuren ausgelegt. Dadurch können mehrere Silofahrzeuge gleichzeitig unter den großvolumigen Silotanks positioniert und befüllt werden, ohne dass es zu sicherheitskritischen Überschneidungen im Arbeitsbereich kommt.
Konstruktive Umsetzung und Tragwerkslösung
Die konstruktive Ausführung basiert auf einer robusten und gleichzeitig wirtschaftlichen Tragwerkslösung. Die Arbeitsbühne wurde umlaufend an die bestehende Hallenstruktur angebunden und nutzt die vorhandenen Betonpfeiler als tragende Elemente. Diese Integrationslösung hatte mehrere Vorteile:
- Verzicht auf zusätzliche Stützen im Fahrbereich
- Optimale Nutzung der vorhandenen Gebäudestruktur
- Reduzierung von Eingriffen in den laufenden Betrieb
- Hohe strukturelle Stabilität bei gleichzeitig schlanker Bauweise

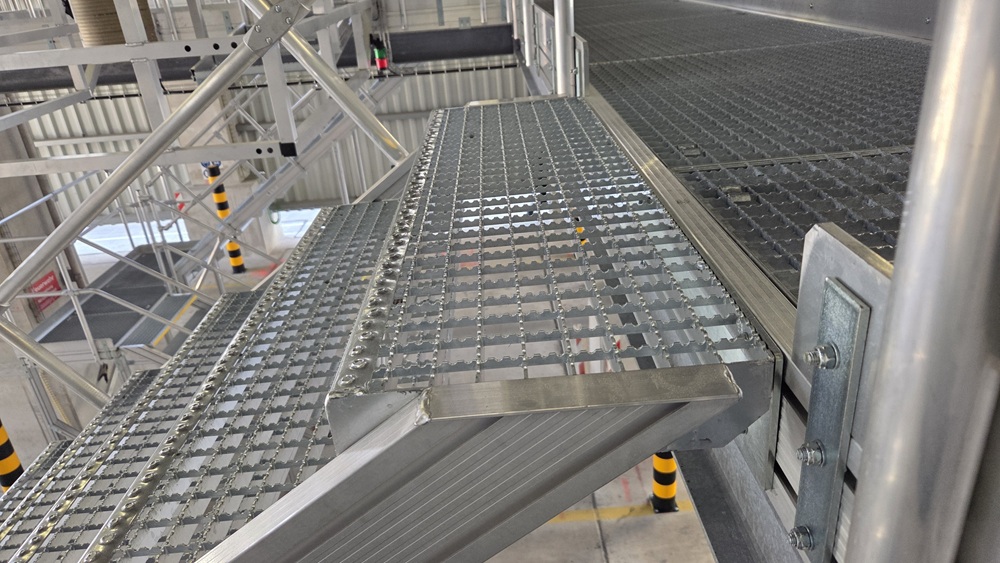

Die Haupttragstruktur besteht aus einer Aluminiumkonstruktion, die gezielt wegen ihres günstigen Verhältnisses aus Gewicht, Korrosionsbeständigkeit und Tragfähigkeit ausgewählt wurde. Die Laufflächen wurden mit Stahlgitterrosten ausgeführt, um Rutschfestigkeit, Drainagefähigkeit und Langlebigkeit sicherzustellen. Ergänzend wurden verzinkte Stahlkonsolen eingesetzt, die die Verbindung zur Bestandsstruktur herstellen und gleichzeitig eine dauerhafte Korrosionsbeständigkeit gewährleisten.
Sicherheitskonzept und Zugangssysteme
Ein zentrales Element des Projekts war die Umsetzung eines umfassenden Sicherheitskonzepts.

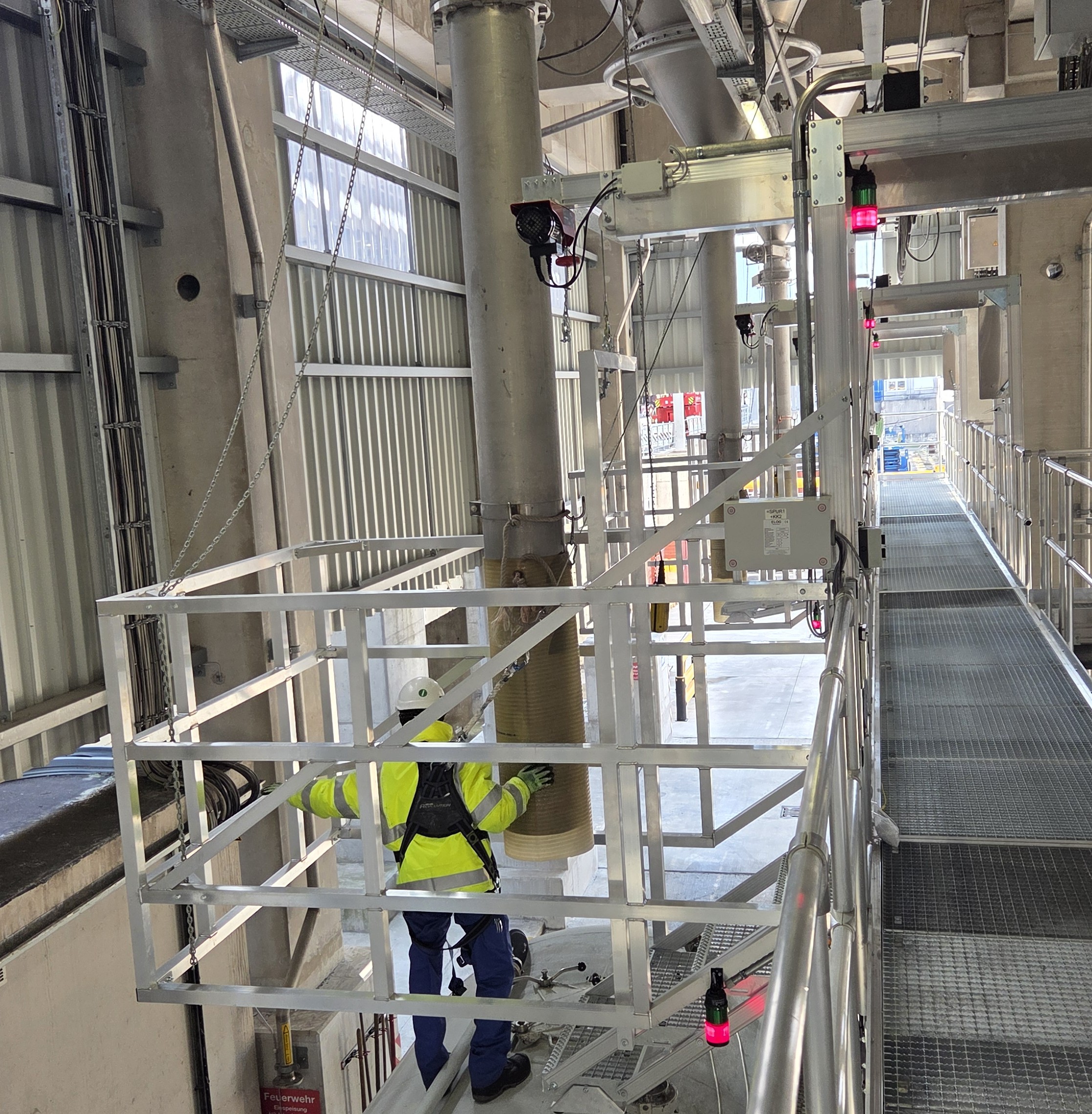

Der Zugang zur Arbeitsbühne erfolgt über fest installierte Treppenanlagen. Die gesamte Arbeitsbühne ist mit einem umlaufenden Geländersystem ausgestattet, dass den aktuellen sicherheitstechnischen Anforderungen entspricht und einen vollständigen Absturzschutz gewährleistet.
Besondere Aufmerksamkeit wurde auf die Übergänge zwischen Treppen, Podesten und Arbeitsflächen gelegt, um Stolperstellen konsequent zu vermeiden und eine intuitive Nutzung zu ermöglichen.
Prozesssicherheit und Signalisierung

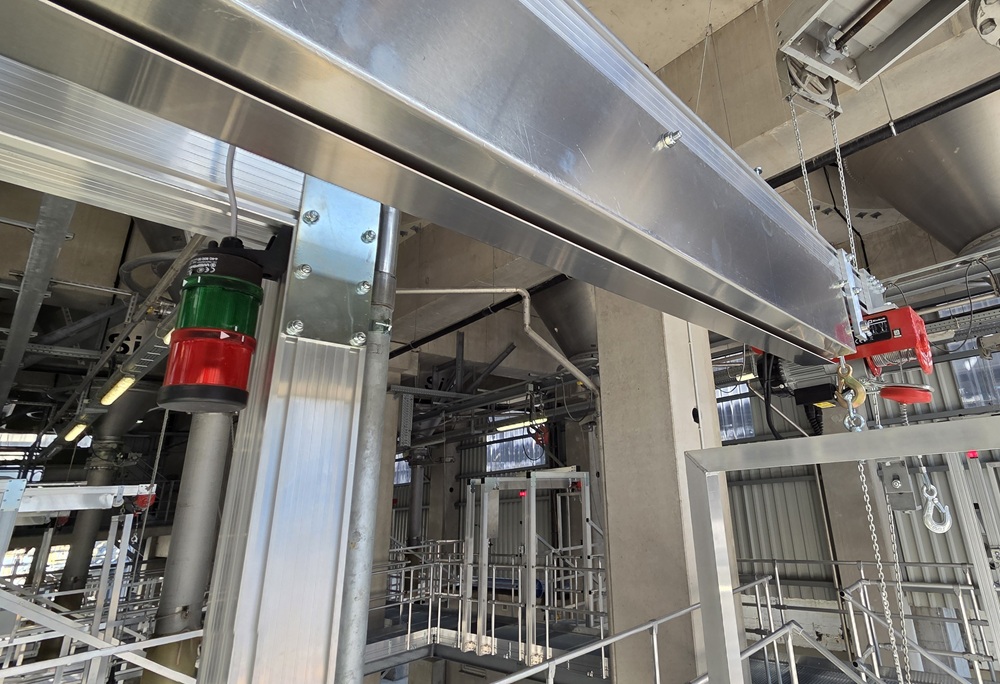

Zur Unterstützung der Betriebsabläufe wurde je Fahrspur eine separate Signalanlage integriert. Diese signalisiert den jeweiligen Betriebszustand der Anlage eindeutig und gut sichtbar.
Dadurch wird sichergestellt, dass:
- Fahrer von Silofahrzeugen klare Rückmeldungen zum Prozessstatus erhalten
- Fehlbedienungen reduziert werden
- Sicherheitsfreigaben eindeutig erkennbar sind
- Der Befüllprozess strukturiert und effizient abläuft
Die Signalisierung trägt somit wesentlich zur Prozesssicherheit und zur Reduzierung menschlicher Fehlerquellen bei.
Normen, Planung und Projektabwicklung
Die Planung und Umsetzung erfolgte unter Berücksichtigung der geltenden Normen, insbesondere DIN EN ISO 14122 für ortsfeste Zugänge zu maschinellen Anlagen.
Zusätzlich wurden projektspezifische Sicherheitsanforderungen des Betreibers berücksichtigt, insbesondere im Hinblick auf Explosionsschutz, Verkehrsführung und betriebliche Abläufe im industriellen Umfeld.
Der Leistungsumfang des Projektes umfasste:
- Technische Planung und Konstruktion
- Statische Berechnungen der Tragstruktur
- Fertigungsplanung und Detailkonstruktion
- Teilmontage in Kooperation mit einem Partnerunternehmen
- Abstimmung mit den betrieblichen Schnittstellen vor Ort
Die enge Abstimmung zwischen Planung, Fertigung und Montage ermöglichte eine reibungslose Umsetzung trotz der komplexen Rahmenbedingungen im laufenden Industriebetrieb.
Montage und Umsetzung vor Ort
Die Montagearbeiten wurden unter Berücksichtigung der betrieblichen Abläufe durchgeführt, um Beeinträchtigungen des laufenden Betriebs auf ein Minimum zu reduzieren.
Durch die modulare Bauweise der Konstruktion konnten einzelne Bauabschnitte vorgefertigt und anschließend effizient vor Ort montiert werden. Dies reduzierte Montagezeiten erheblich und erhöhte gleichzeitig die Ausführungsqualität.
Die Integration in die bestehende Hallenstruktur erforderte präzise Vermessung und sorgfältige Anpassung aller Anschlussdetails.
Ergebnis und Projektnutzen
Das Ergebnis ist eine dauerhaft stabile, normgerechte und funktionale Arbeitsbühnenanlage, die den gesamten Prozess der Silobefüllung nachhaltig verbessert.
Die wesentlichen Projektergebnisse lassen sich wie folgt zusammenfassen:
- Deutlich erhöhte Arbeitssicherheit im gesamten Befüllbereich
- Optimierte Zugänglichkeit zu den Silofahrzeug-Dächern
- Verbesserte Prozessstruktur durch klare Fahrspurorganisation
- Robuste und wartungsarme Konstruktion für den Dauerbetrieb
- Normkonforme Umsetzung aller sicherheitsrelevanten Anforderungen
Die Anlage stellt damit eine nachhaltige Verbesserung der betrieblichen Infrastruktur dar und unterstützt einen sicheren, effizienten und reproduzierbaren Ablauf im täglichen Betrieb. Durch die Kombination aus durchdachter Tragwerksplanung, konsequenter Sicherheitsauslegung und effizienter Umsetzung konnte eine hochfunktionale Arbeitsbühnenlösung realisiert werden, die den Anforderungen eines anspruchsvollen industriellen Umfelds in vollem Umfang gerecht wird.
Abschließend zeigt dieses Projekt, wie sich Sicherheit und Effizienz im industriellen Umfeld sinnvoll verbinden lassen. Wenn Sie vor ähnlichen Herausforderungen stehen oder für Ihren Standort eine vergleichbare Lösung planen, sprechen Sie uns gerne an. Wir freuen uns über jede Anfrage und entwickeln gemeinsam mit Ihnen eine passende, praxisnahe euroline Alu - Sonderkonstruktion.
